[DocRes] 直接回归像素能学会去畸变吗？

项目与实验 →

动机#

阅读 DocRes 的实现，可以发现：同样是 Restormer，去阴影、去模糊等任务直接输出修复后的图像，Dewarping 却输出一张变形图，再从原图中采样颜色。

当然，去畸变使用坐标映射很常见。但既然模型已经能输出图像，原作者团队为什么没有选择让它直接输出展开后的文档？

不急，先观察代码中 Restormer 结构，尤其是 MDTA 模块的定义：

# q、k、v 的形状均为 [C, H * W]
q = normalize(q, dim=-1)
k = normalize(k, dim=-1)
attention = softmax((q @ k.T) * temperature, dim=-1)  # [C, C]
output = attention @ v                               # [C, H * W]

看完后，我直觉上形成了一种猜测：

MDTA 的转置注意力能根据整幅图像的信息调整各个位置的特征。不过，注意力矩阵并没有直接描述“输出位置 p 应该去输入位置 q 读取什么”，并且一旦得到注意力矩阵，所有的像素将全部按照同一方式混合通道。

这就导致转置卷积擅长的是全局理解，以及将这种理解与自身 token 邻域结合来回归输出。更进一步，我认为这种全局信息的插入是低频且连续的，意味着某一局部邻域内的 token 所接受到的全局信息是相似的。

由此就可以解释作者选择背后的原因：

1. 回归位移图需要的能力是全局理解，但通常是位移图是平滑且连续的，尤其是原实现中的偏移图，甚至是很平坦的。
2. 直接回归像素则需要考验跨区域长程像素重建，且精度要求高，高频细节多。更重要的是，这些高频信息不来自于 token 自身的邻域。这是 MDTA 所不擅长的。

即便是加入了 GDFN，也只能随着层数缓慢聚合邻域内的高频信息，且随着层数加深，表示愈发抽象，远处的高频细节将难以被目标位置的 token 读取。

简而言之：理解整张图的情况，与把远处一个字的细笔画精确搬过来，所需要的能力不同。 Restormer 的架构设计决定了它更适合前者。Restormer 原文 §3.1 ↗

于是，我准备用实验验证我的假设：权重使用作者训练好的 DocRes，保持网络结构，但让 dewarp 从预测坐标残差，改为直接回归展开后的像素颜色。

TL;DR：三轮实验之后，损失明显下降，但实际效果不理想（如文字模糊）。未能得到满意的直接像素去畸变模型，但证据支持先前的猜测。

实验设置#

准备数据#

原方案：

输入图像 + prompt → Restormer → 坐标残差
    → 加回基础坐标 → 平滑、上采样 → 从原图采样颜色

新的标签对直接回归颜色：

输入图像 + prompt → Restormer → 展开后的三通道颜色

Doc3D 数据集提供了变形图像和真实 backward map。实验所需的新 Ground Truth 只需用真实 backward map 从原图采样即可构造。

新的目标保留了输入中的光照、阴影和原有清晰度，只训练几何展开。如此可避免模型同时学习其他任务、引入干扰。

实验计划#

计划将实验分为两部分：短训和长训。

由于训练目标出现极大改变，因此引入几轮预实验（短训），将数据集设置得非常小，故意让模型过拟合，以评估训练难度、成本和效果，并调整超参数。

之后，从过拟合的模型权重出发，进行全量数据集长训，提升精度与泛化能力。

不过，以上只是计划。计划是赶不上变化的。

事实是，在短训中，我们的方法就遭遇了严重阻碍，模型甚至出现了类似欠拟合的迹象，表明实验没有太大必要继续进行了。

这就是说，没有长训了。

过拟合短训#

我从 Doc3D 数据集下载了第 8 组的 img / bm / uv 三个包，共配对出 2066 份样本，再固定种子抽取 16 张作为短训过拟合数据集，后续三轮实验都只用了这 16 张。

鉴于短训的目的，这次没有独立验证集或测试集。后面所有 stats 都只是训练集上的拟合诊断，因此看不出模型的泛化能力。

分辨率 vs 算力#

算力采用了 A100 PCIe 40 GB，数据选择了 512×512 整页（从 448×448 放大而来）、BF16、batch size=2，不使用 activation checkpointing．模型参数和 AdamW 状态仍为 FP32，全部参数参与微调。没有数据增强。

这里的 512 是整页 resize，不是随机裁剪 patch。这是因为，去畸变需要把不同位置的内容对应起来，随意裁掉一角可能删除必要的源像素。

在实际训练之前，使用了一个资源探针脚本测试算力需求：

结果表明 1024 加重算也能运行，但单步更慢。权衡了吞吐和页面信息后，最终选择了 512．真实训练的稳定更新约 0.71s 一步，peak allocated 约 30.8 GiB．

每步处理两张图，500 步就是 1,000 次样本暴露，相当于把 16 张图看了 62.5 遍。如果模型能力足够且学习率合适，这个数量理应造成过拟合。

Round 1#

第一轮从原 DocRes 权重开始，学习率 1e-5 跑 500 步，并在 32、64 步时设置断点评估效果。训练中用 SwanLab 记录标量和预览。

有效区域 L1 从初始的 0.4465，降到 64 步的 0.1642，500 步时为 0.0781。同一目标和有效区域下，原位置输出输入图的 L1 约为 0.3045，输出全白约为 0.5442。模型显然学到了东西。

但图片看起来没有数值说的那么令人满意。

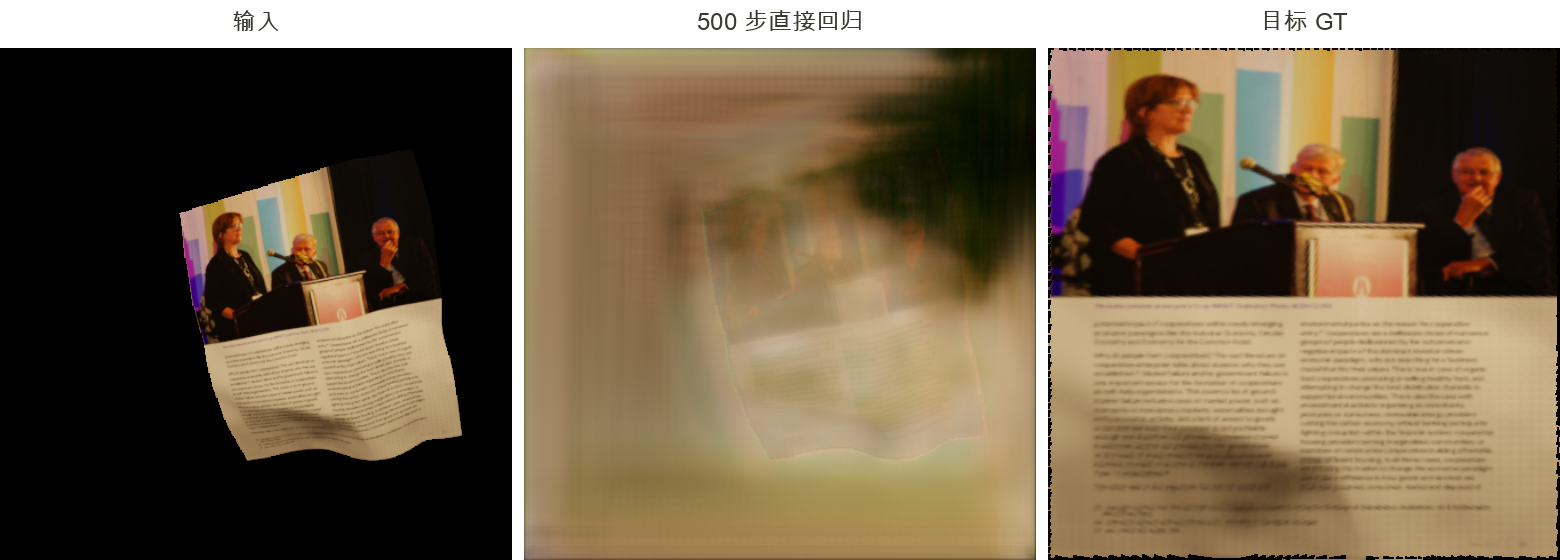

这是四张固定预览中的照片页。预测残余了输入页面的歪斜轮廓，同时铺开一片接近目标颜色的背景。图片可点击放大。

文字没有清楚地移动到目标位置，原页面的轮廓仍在，周围还有残影。预期的展开效果几乎没有。

我意识到，隐式约束模型“搬像素”的困难性。毕竟，颜色相近的背景在文档中有一大片，我们的训练目标真的能让模型学会点对点的搬运吗？目前的状态更像是模型学到了如何识别一个文档的背景色调，然后输出一个该色调的纯色背景。这招投机取巧目前无法被我们的损失指标所遏制。

这时直接开始数小时长训，或者反过来宣布“果然是架构不行”，均不合适。现在考虑改进方法，再短训一轮。

Round 2#

第二轮安排了三个训练组，以及一个现有的 baseline 推理参考。

实验结果表明，原位置恢复文字可行。

A 的结果#

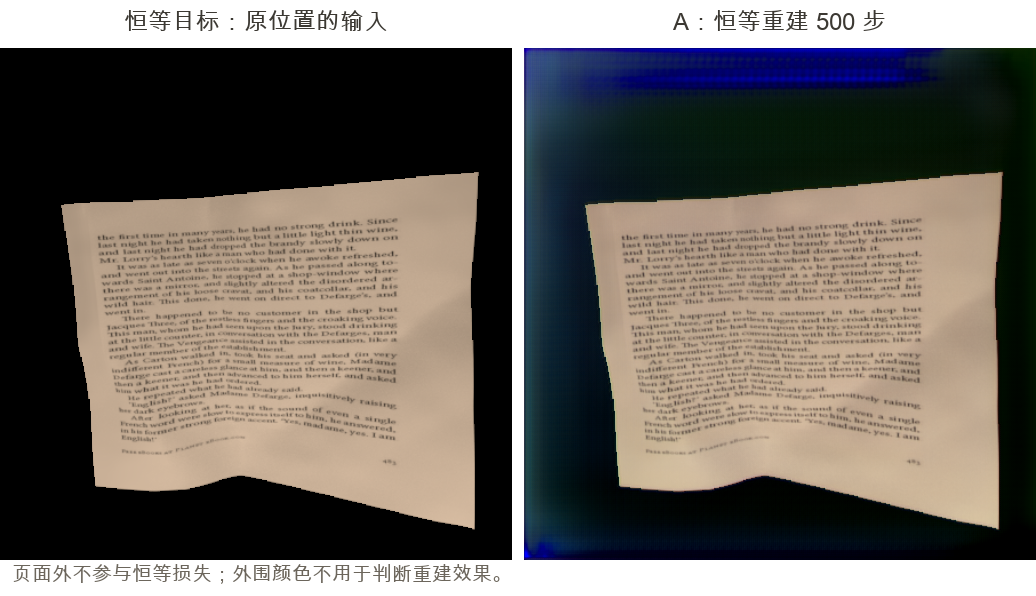

A 在 500 步时的 L1 降到 0.00984，页内文字基本恢复，仍有轻微模糊。

这个结果至少说明，当前训练设置并非不能恢复高频细节，只是在以展开图像为目标训练时遇到问题。

关键可能在于高频和长程两个难点的组合，以及训练约束的缺乏导致模型难以学到如何远程提取。

当然，这也已经能够部分支持：Restormer 的 Inductive Bias 可能不适合这种长程高频信息的 Grounding 和 Fetching．

B 和 C#

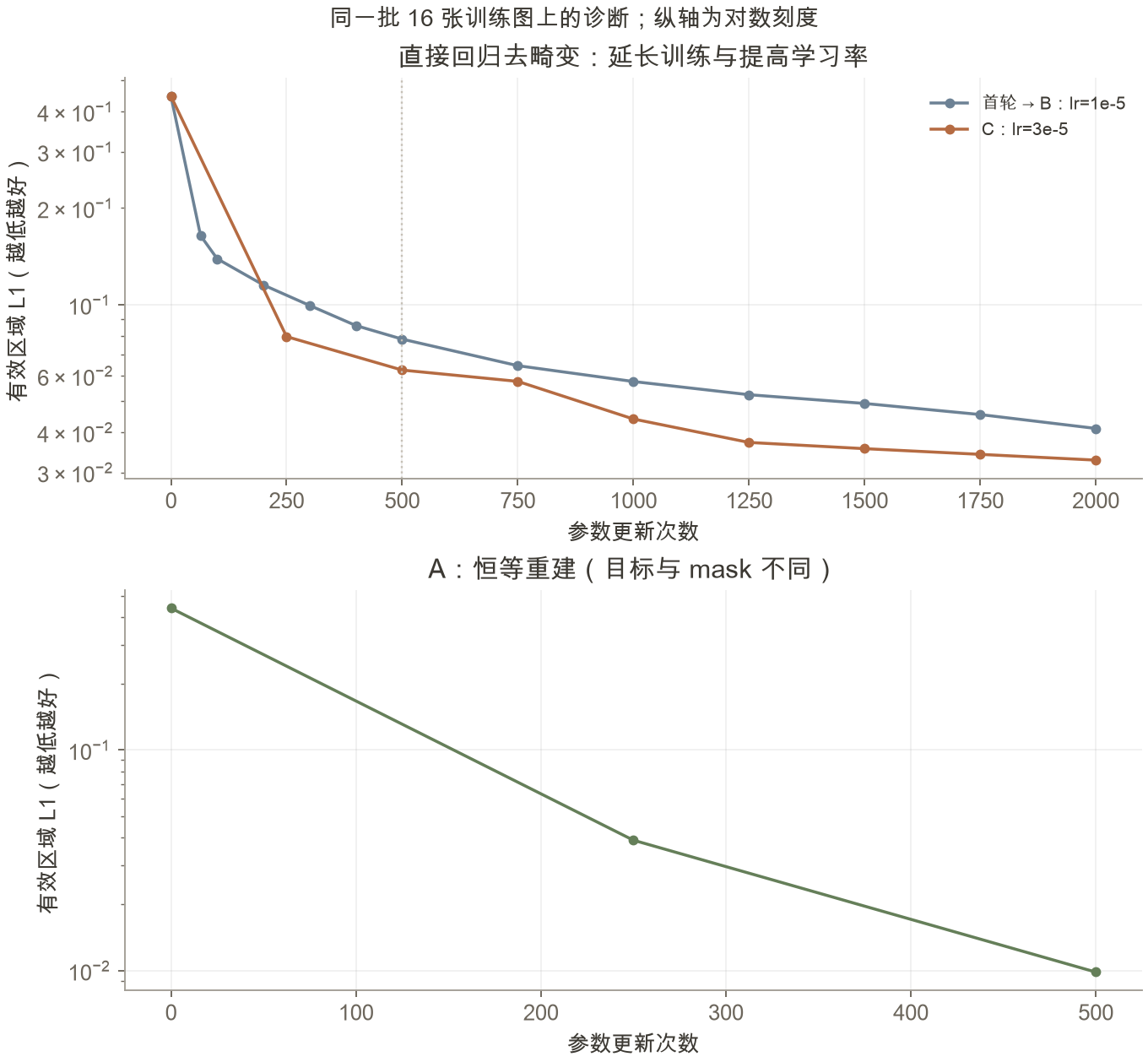

B 延长到 2000 步，L1 降到 0.04111；C 提高学习率后，同为 2000 步，进一步降到 0.03275。

无论是 B 还是 C，相比第一轮均有明显改善，说明训练预算和学习率确实影响结果，或许第一轮对架构能力的估计有些过于悲观。

但即便损失继续下降，预测效果也没有变得很好。

全图指有效输出区域。文字框固定在四张预览页，每页两框；首轮的文字框与 PSNR 来自第二轮统一重评。PSNR 先将预测限制到 [0,1]，对逐图等权的 MSE 取平均后计算；L1 使用未截断的浮点预测。

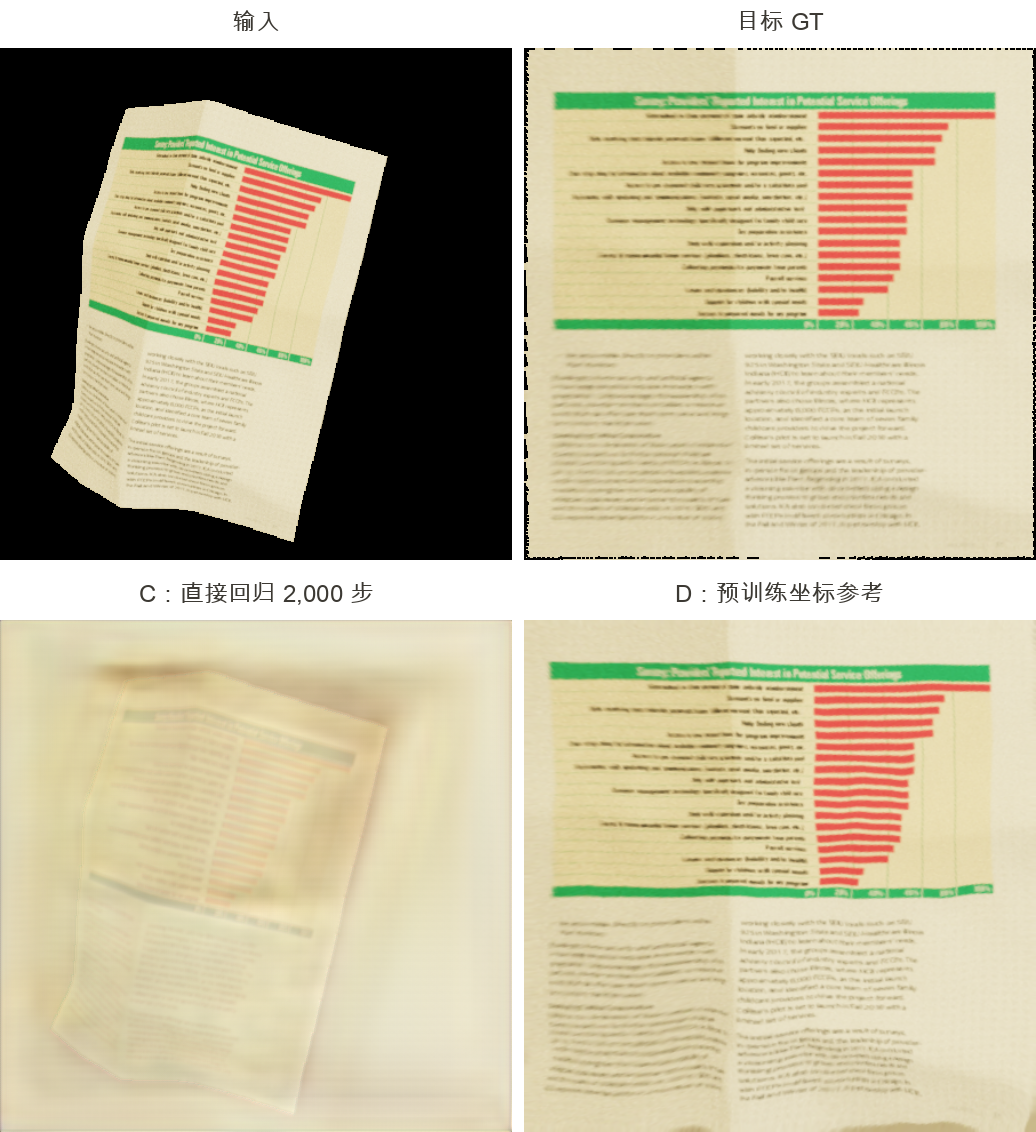

C 的全图 L1 和 PSNR 已经优于 D（因为 C 仅拟合 16 张图），但细节效果仍远不及 D．

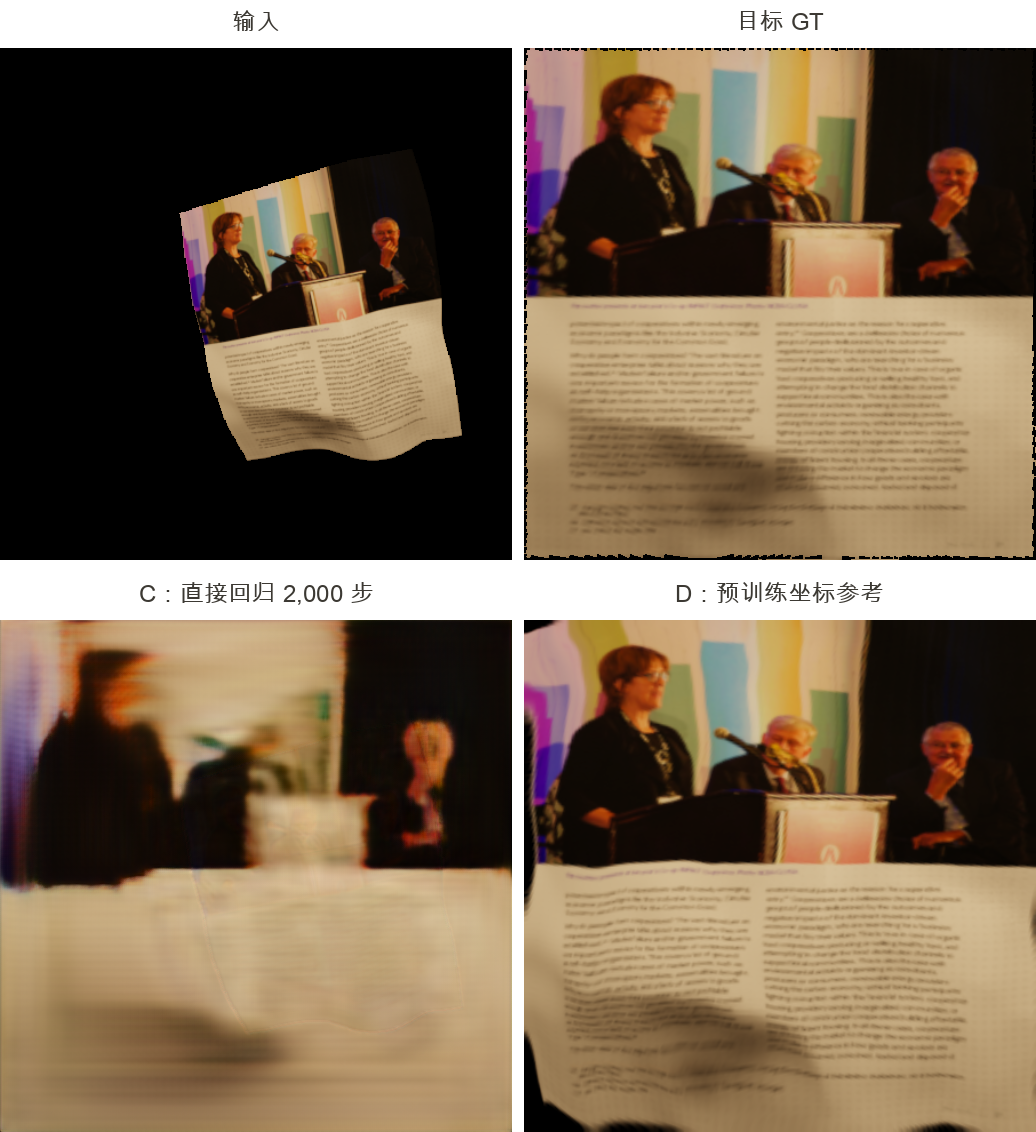

• 照片页
• 图表页

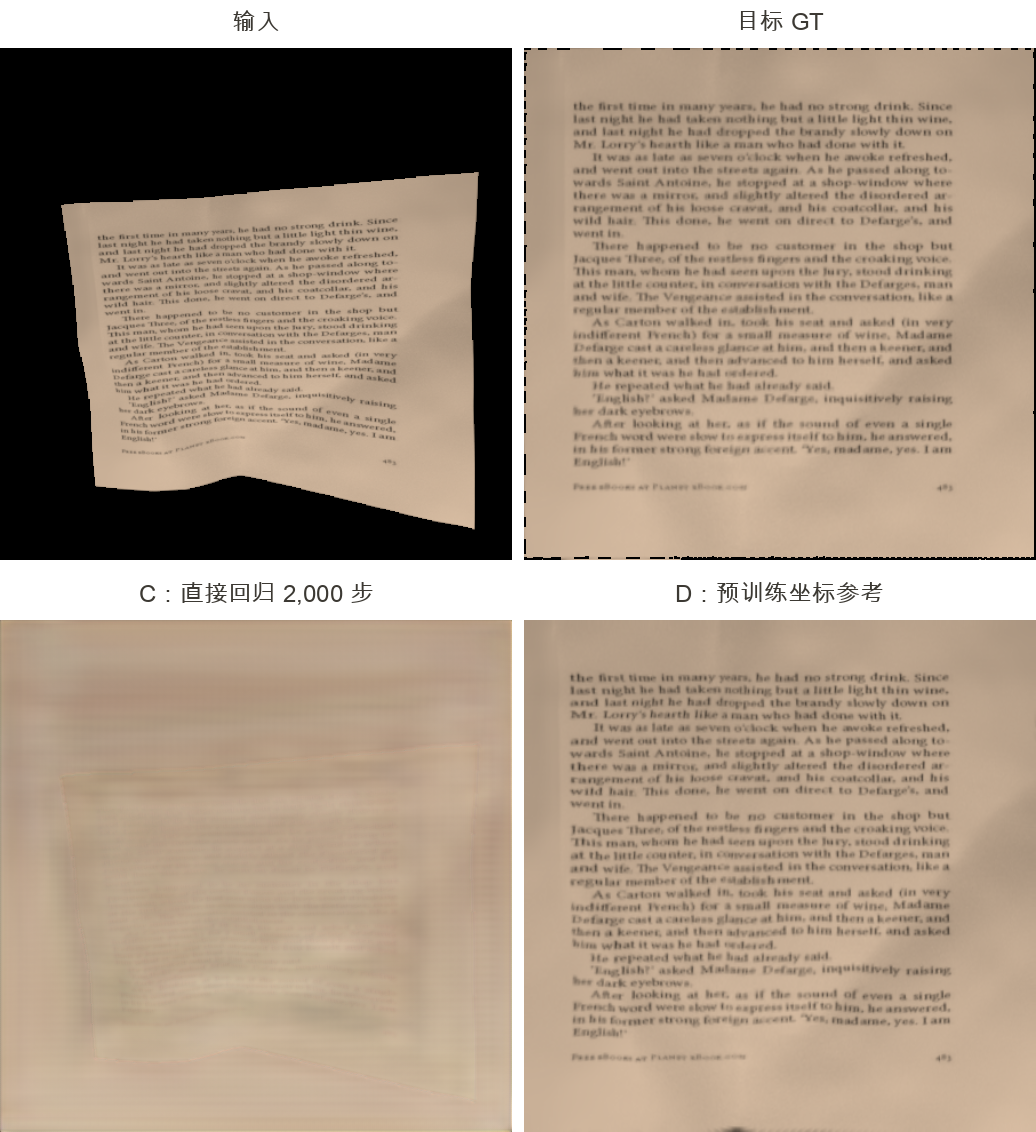

• 纯文字页

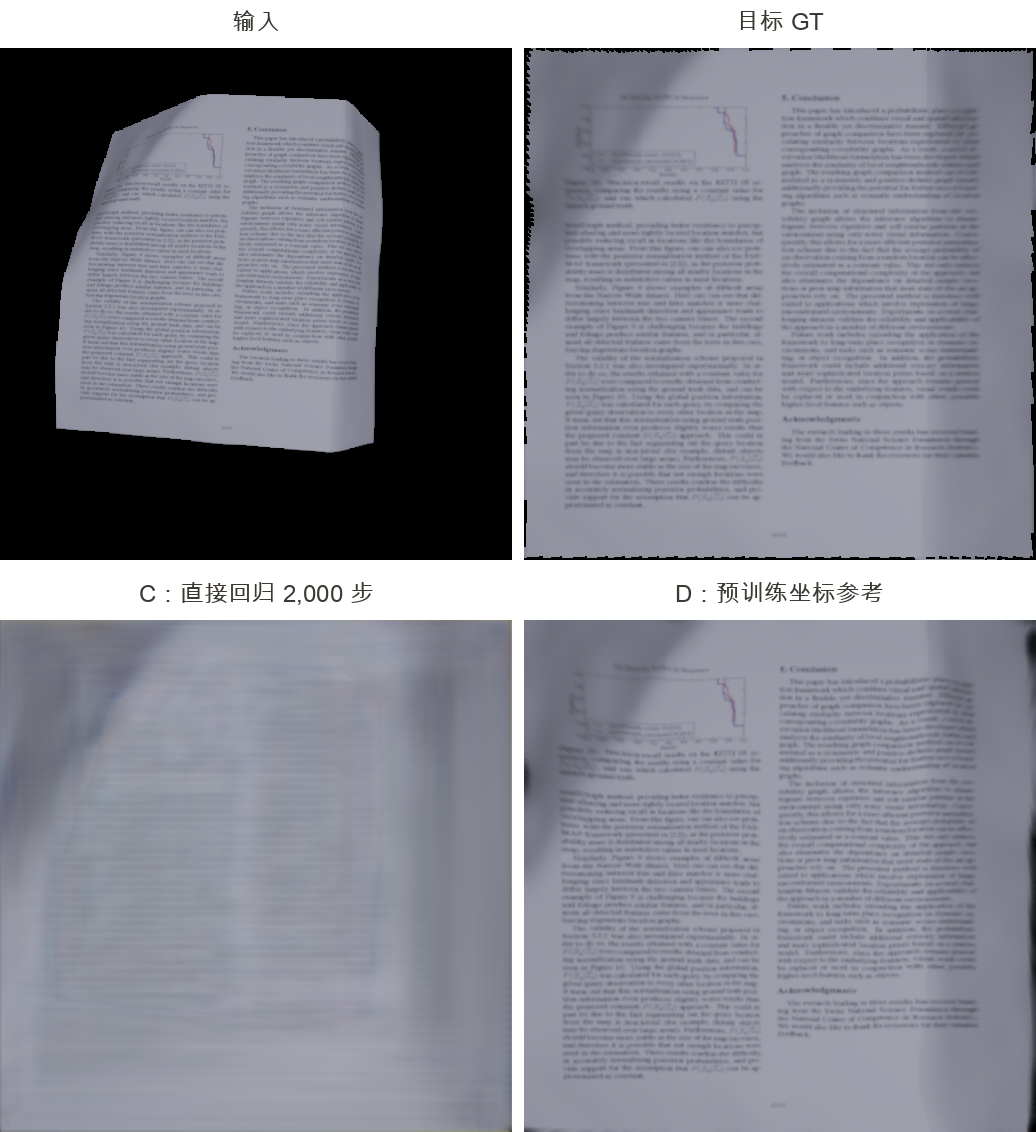

• 双栏文字页

以上保留了全部四张固定预览。D 也有局部弯曲和几何误差。

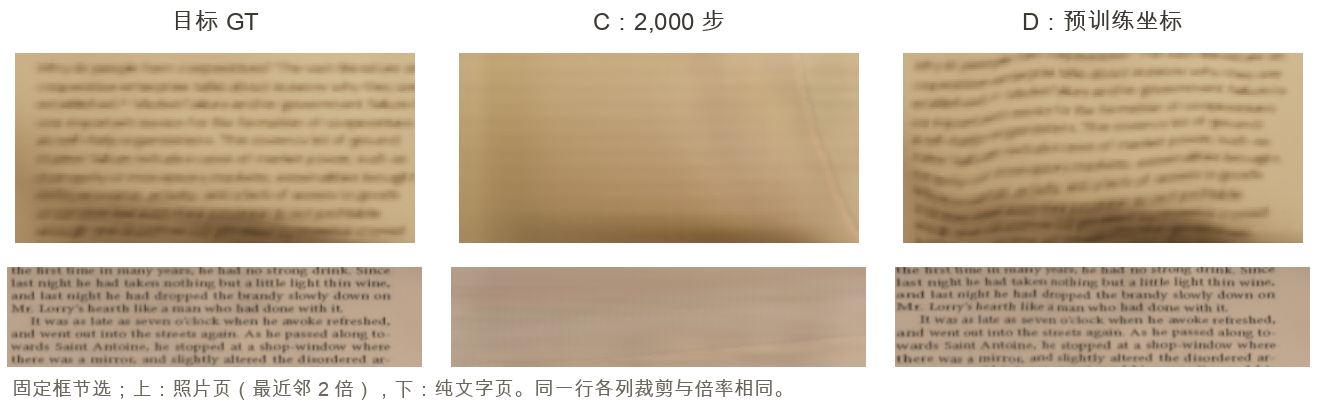

也可以放大看看：

从既有八个固定框中节选两框，各列使用相同 GT 坐标裁剪，没有锐化。完整八框见仓库图表。

这个现象十分有趣。C 预测的照片和低频颜色布局逐渐接近目标，不过细字部分仍只是模糊的行状纹理。

这生动地诠释了指标和实际效果之间的差别：很多时候 L1/PSNR 反映的任务性能未必真实。

Round 3#

不甘心就这样结束捏。。。所以就有了第三轮。

看到 A 的文字基本恢复后，我萌生了希望（这不就是胡萝卜和驴的故事嘛）：或许先前直接训练性能不够好，是因为模型的输出空间还停留在 backward map 语义，没有转到颜色空间来；现在 A 已经成功将输出语义对齐到颜色了，基于它再训练是否性能会更好？

第三轮就从 A 的 500 步权重开始，目标重新回到一开始的直接去畸变，学习率用 C 的 3e-5。

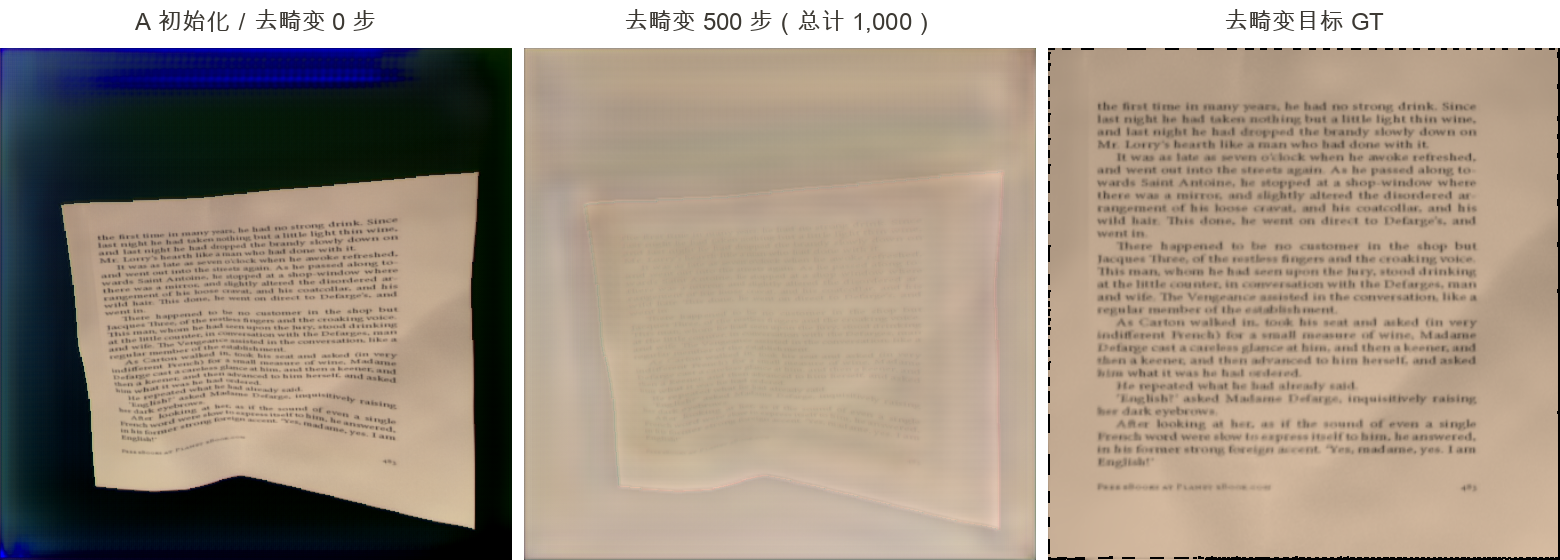

初始输出的确保留了输入的文字。但切换目标之后，细字又逐渐模糊，原页面轮廓和残影仍然存在。

第三轮训练了 500 步时，L1 为 0.05149，优于 C 同样去畸变 500 步的 0.06251。乍看之下，先做恒等重建似乎有用。

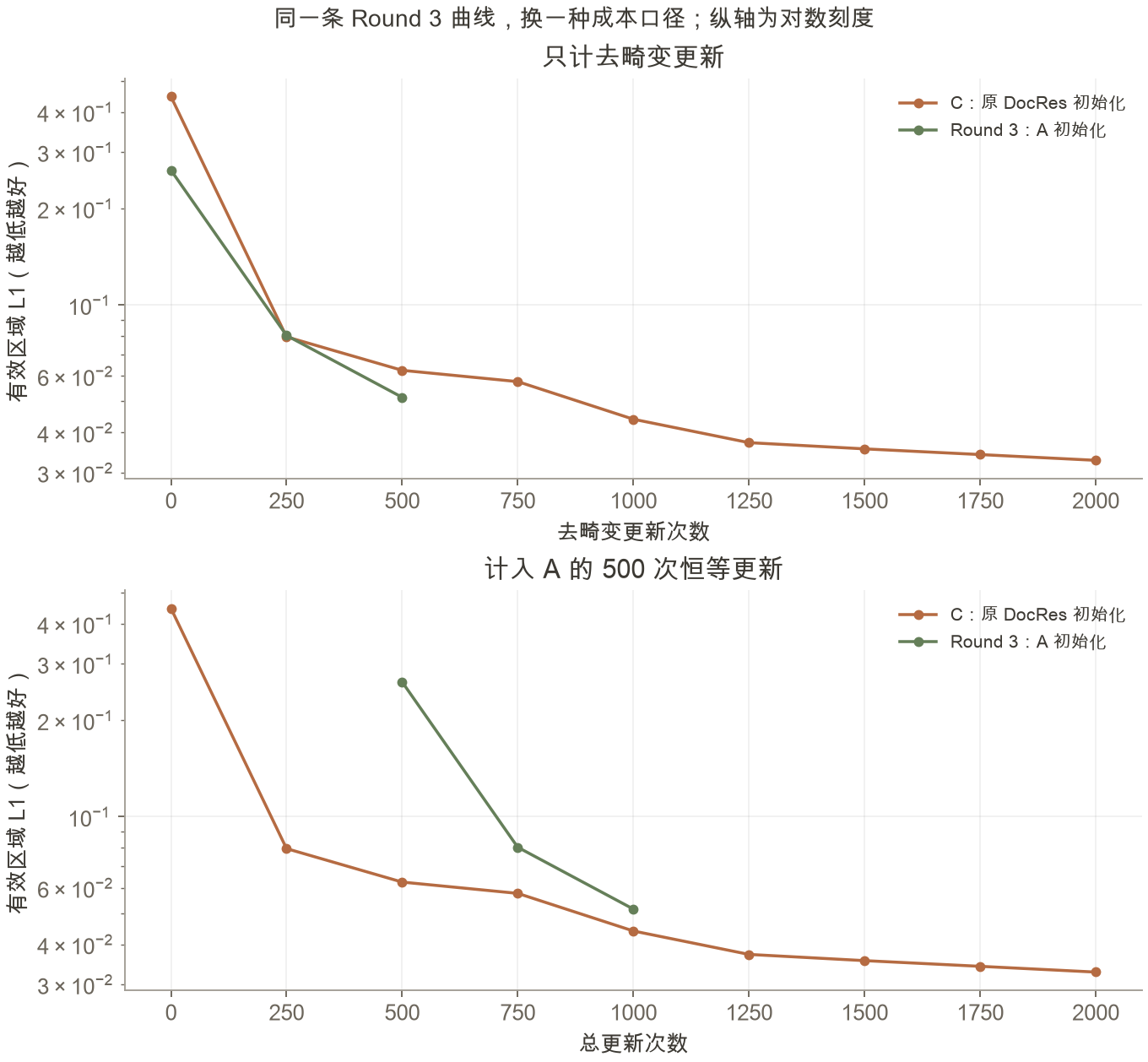

但如果算上 A 的 500 步，那么还是不如 C：

我的判断：第三轮“恒等初始化”的方法相比 C 的方法，没有明显更好地解决文字和几何质量的问题，且总体训练预算也没有降低。

第三轮最终停在 500 步，没有继续追加训练。

蓦然回首#

做完实验之后，我仍然觉得，几何纠正中“知道去哪里取内容”与“重新生成那里的颜色”，值得分开考虑。

原版坐标方案把精细颜色的搬运交给模型权重之外的采样算子，这种约束确实是更好的做法，并且也不全归因于 Restormer 架构的限制——这种做法在训练时目标会更加明确，帮助网络更好地理解任务。

它还有一个实际优势：网络可以在较低分辨率预测几何，再从原生图中取颜色。本次原图只有 448×448，但面对更高清的文档，这种计算与细节来源的分离显得更加重要。直接颜色输出要么面临下采样的细节丢失，要么须付出更多计算成本。

这使我更理解 DocRes 选择坐标路线的合理性，赞叹于这个集多重优势于一体的自然的想法。但“我能解释这个选择很好”，不等于“作者当时为什么这样选择”。DocRes 原文 ↗ 并没有为我最初那条架构猜测提供直接答案。

这次比较明确的收获有三点：

1. 在所用的 16 张图、初始化、分辨率、L1 损失和最多 2000 步预算下，直接颜色回归可以降损，但没有得到满意的文字保真与几何展开。
2. 恒等重建成功、延长训练和提高学习率有效，提醒我不能跳过优化与任务适应的检查，直接把首轮现象归因于架构。
3. 全图像素指标与文档可读性存在明显距离；训练策略的收益，也需要把前置成本计入后再看。

至于“Restormer 是否不擅长长程高精度搬移”，它仍然是一个待验证的解释。这里没有改变搬移距离的受控实验，也没有匹配预算的结构对照、多种子或收敛性检验。把一个复杂的真实去畸变任务做不好，原因有很多而无法一一排除。

如果继续，我更想把问题缩小：给模型固定的、已知距离的平移，使用训练时没见过的文字或随机纹理，比较恒等、短距离和长距离搬移，再加入坐标采样或更强空间交互的对照。这样才更容易问清楚，困难究竟随什么变化。

这次就先停在这里。最初想用一个小实验验证结构直觉，最后留下的结论比预想更窄。但我至少开始学着区分：哪些东西只是听起来合理，哪些确实被眼前的结果支持，以及下一笔算力应该花在哪个问题上。

代码、材料与说明#

实验仓库 ↗对应目录为 experiments/dewarp_direct_pixel_regression/，代码和说明文档大体是按照三轮实验组织的。前文所述的完整八个文字框保留在 artifacts/figures/。

此处给出 终点指标 CSV 和 绘图与评价报告 的下载链接，包含各轮诊断点、第三轮预算比较和固定裁剪框。

本次的起始问题和结构直觉由我提出，博文由我撰写。特别感谢 ChatGPT ↗ 在对照方案讨论、代码实现、材料整理、文字润色方面的帮助。

结尾难绷#

顺便记录 吐槽 一下这次 remote 开发的几项额外心得 遭遇 ：

• PyCharm Deployment：挺好用一功能，但是一些细节比较难受，比如首次上传要手动同步、Remote Run 要单独设置 server interpreter、Excluded Paths 的设置界面有卡死 bug ↗ 等等；
• SwanLab：它和 TensorBoard 对 protobuf 的版本要求撞车，最后调整好几种版本组合才跑通（但凡跑过这种依赖关系庞杂的项目，都不会想轻易调整某个库的版本的，因为这是一个 CSP 问题）这边建议考虑一下 uv；
• 矩池云：这家时租标价低，但其实暗藏玄机——他们家不能无卡开机！！！装环境、同步文件、下载数据的时间都给你照原价收钱；
• 环境快照：还是矩池云，他家关机就会清数据，想保存实例快照得要额外购买存储空间；

得，就这样吧。
