[DocRes] 对 Dewarping 中平滑的探讨

项目与实验 →

动机#

---

在原实现 ↗中，Dewarping 的模型输出会先加上基础坐标，再经过 15 次 3×3 均值滤波，得到效果较好的去扭曲图像。

这里被平滑的是完整的反向采样坐标图：它记录修复后每个位置应该从原图的哪里采样。平滑发生在 256×256 的预测网格上，之后才上采样到原图分辨率。

推测原实现采用多次平滑，可能有以下原因：

1. 模型直接输出的坐标图存在局部不规则波动，对于文档类图片可能造成文字扭曲。
2. 逐像素回归坐标并不直接保证相邻位置的变换一致，需要平滑补充这种约束。
3. 纸张延展性差，除折痕等区域外，纸面的形变通常连续，邻近位置的采样关系也应平缓变化。

实验与分析#

---

为了观察平滑次数对去扭曲效果的影响，我测试了 [0, 1, 3, 5, 10, 15, 30, 60, 100] 这几种选项。

原图：

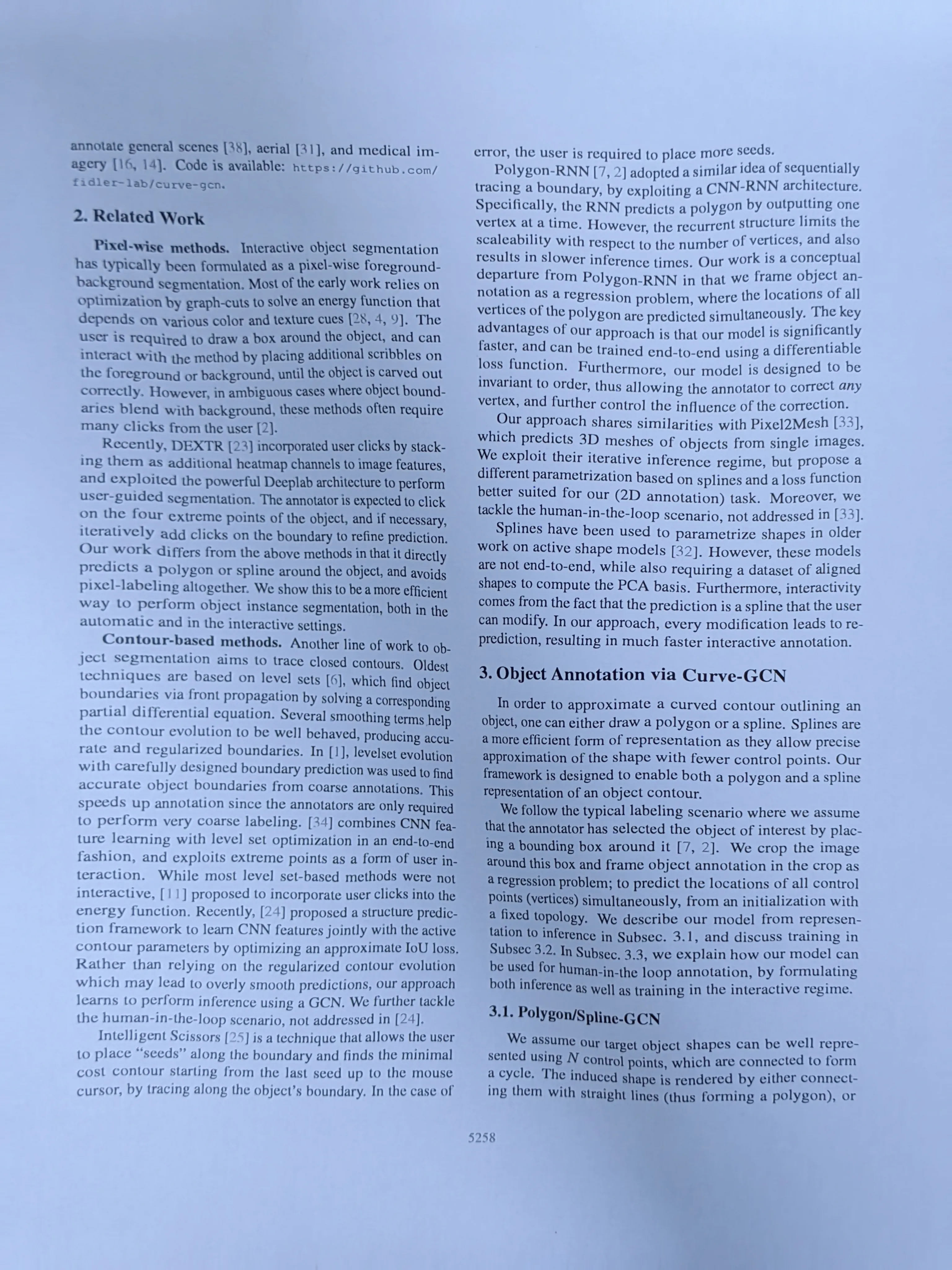

使用原版代码修复后：

修复效果较好，但是局部字句仍存在可见扭曲，且整张纸仍存在未展平的弯曲。

使用上述不同平滑次数，测试局部去扭曲效果：

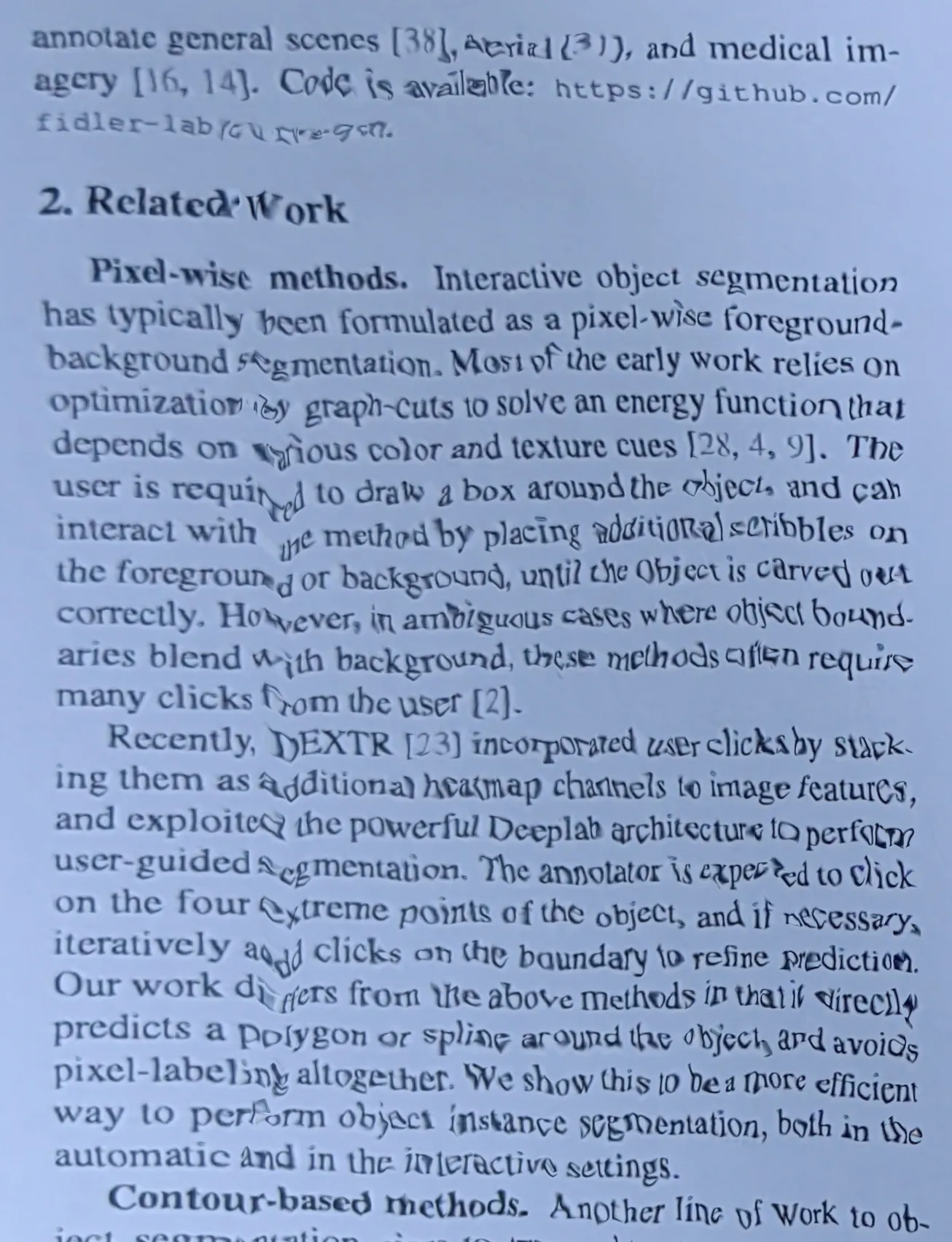

• 0

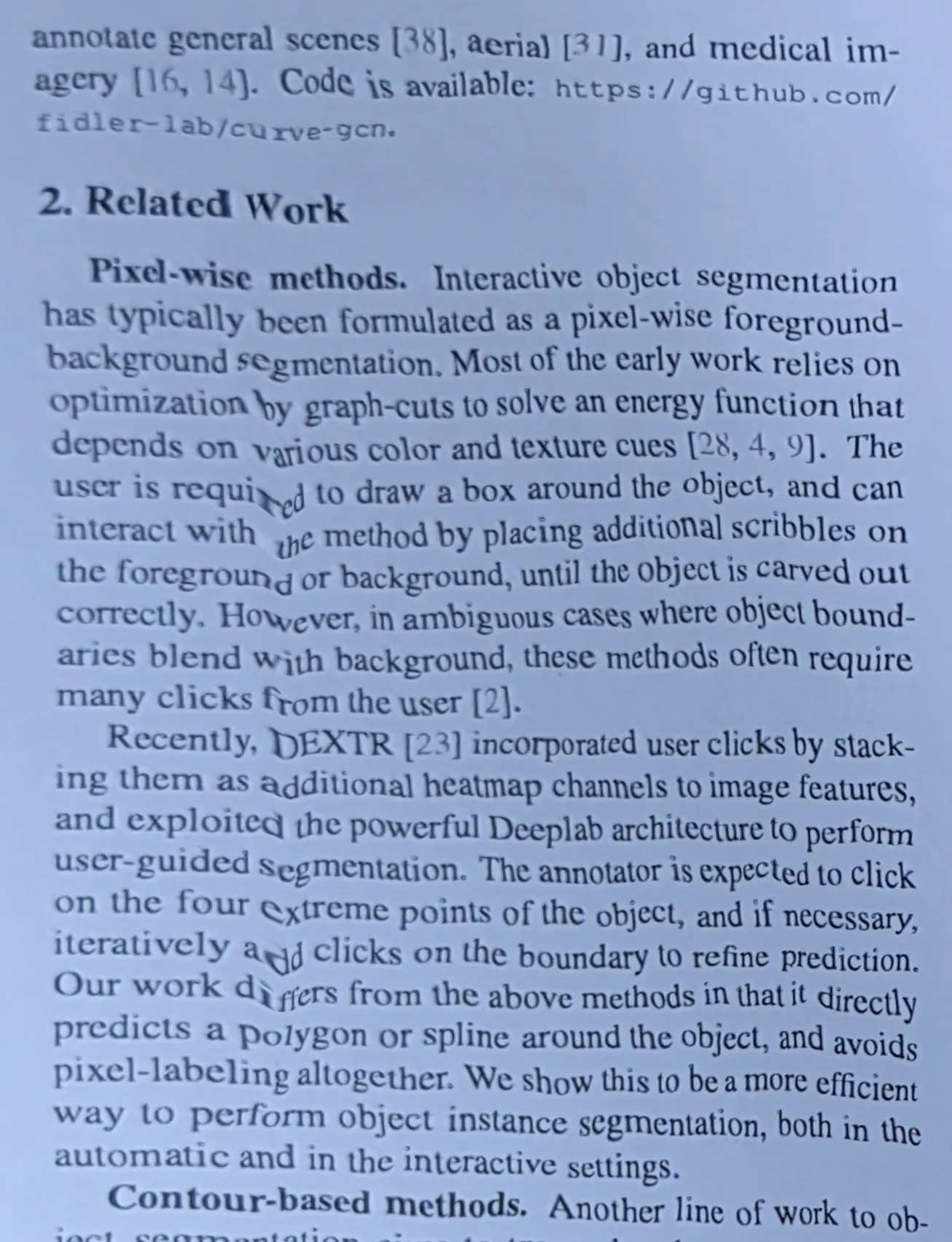

• 1
• 3

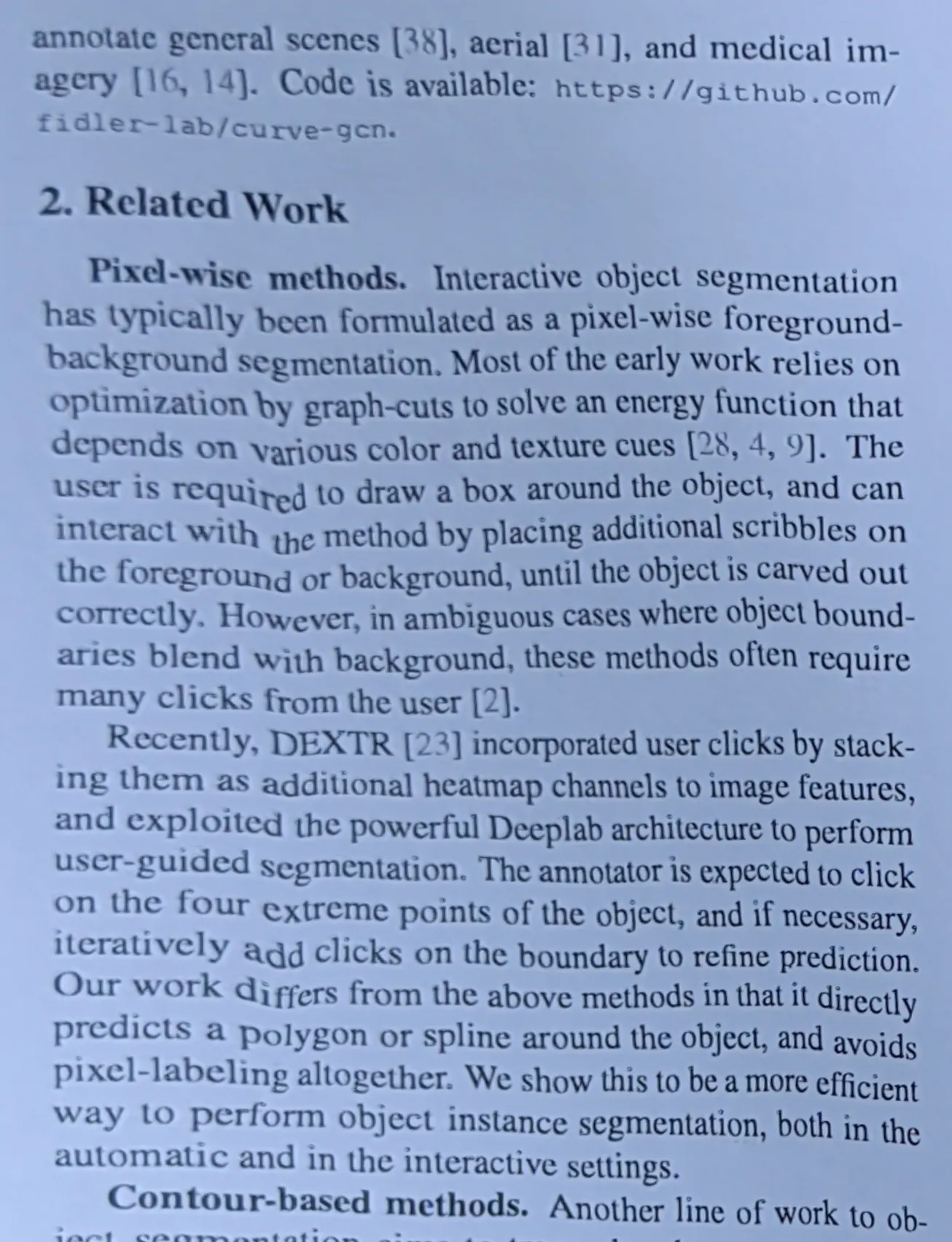

• 5
• 10
• 15
• 30
• 60

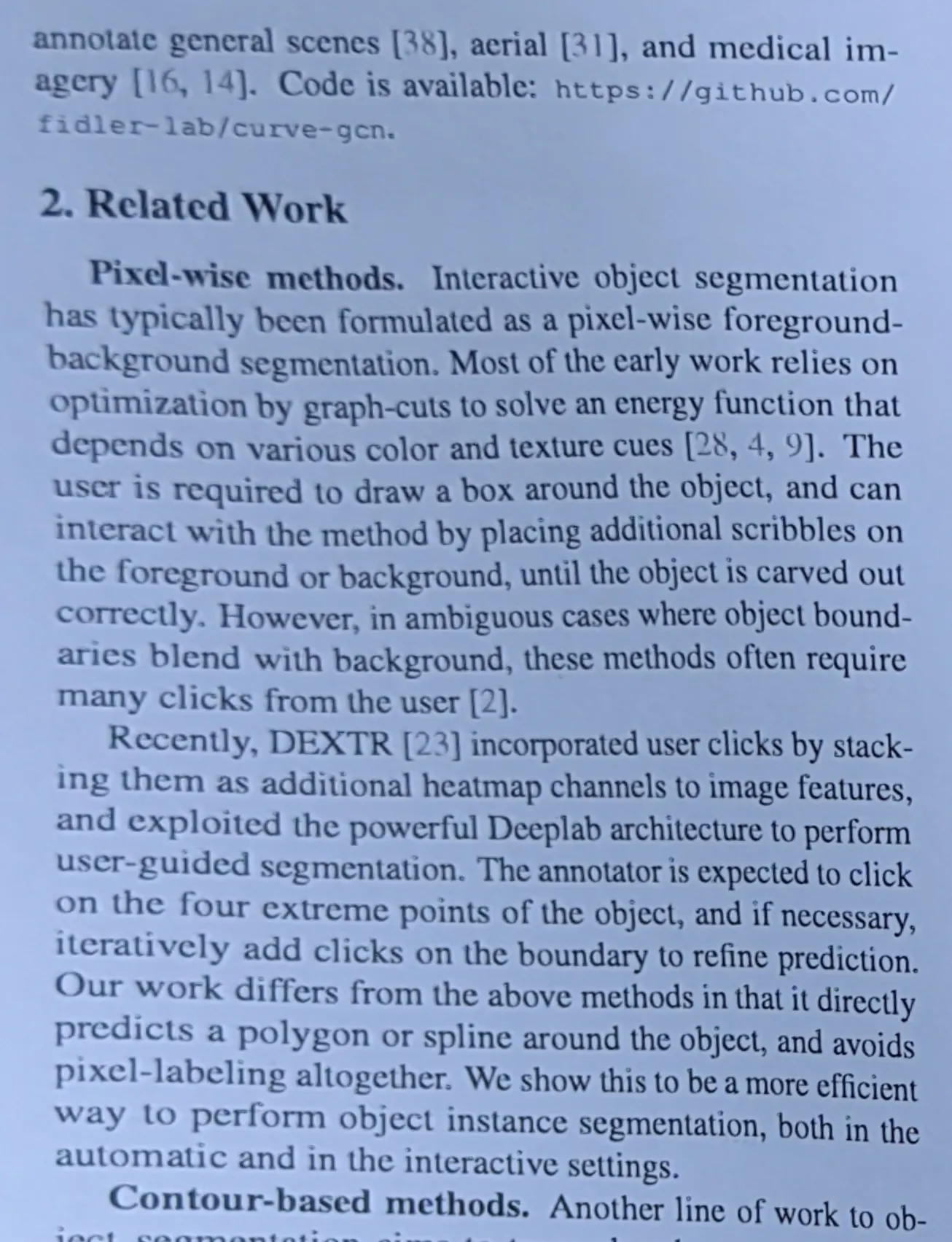

• 100

---

可以看到，未经过平滑的输出极其扭曲，而经过 1 次平滑，字母级别的不规则扭曲大幅减轻。但即便到第 15 次，部分单词和句子仍然不直。

这支持了刚才 1. 的猜测：模型输出中存在可以被平滑有效抑制的局部波动。

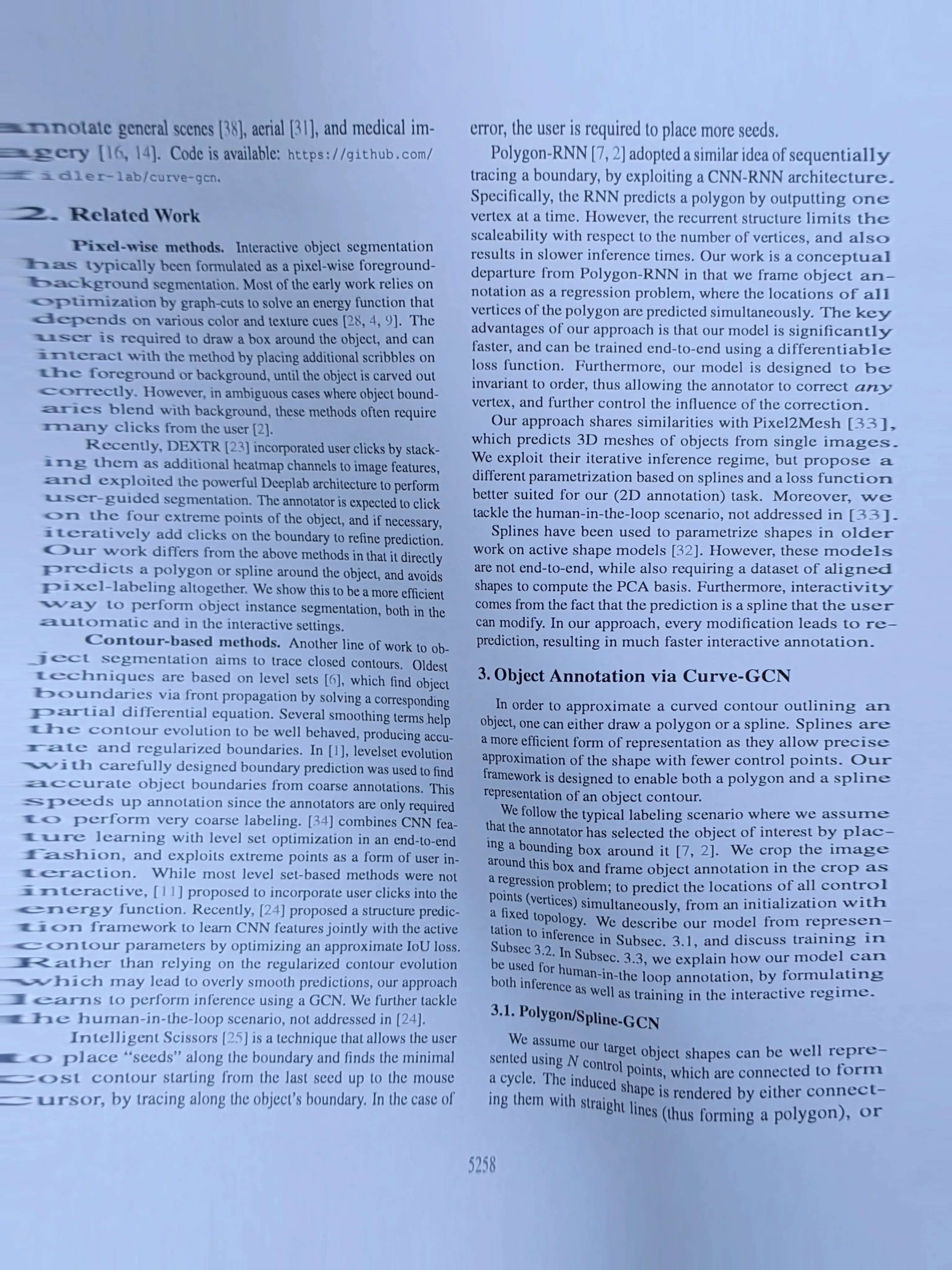

此外，在这个样例中，进一步增加平滑次数到 100，局部字形仍有改善。当尝试到 1000 次时，边缘出现了明显的拉伸、放大：

要解释这种现象，可将均值滤波看作随机游走：对采样坐标图的每个分量，想象它的取值是一种可以流动的物质，每次均值滤波，相当于让物质向相邻位置扩散。这里的 3×3 均值滤波配合 cv2.BORDER_REPLICATE，可以理解为粒子如果试图离开网格，就留在对应的边缘位置。

这类似于一个有反射边界的离散扩散过程，其连续极限与热方程密切相关：

$$\boxed{ \frac{\partial u}{\partial t} =D\nabla^2u }$$

其中：

• $u(x,y,t)$ 表示采样坐标图中某个分量的取值；
• $D$ 是扩散系数；
• $\nabla^2$ 是拉普拉斯算子。

反射边界对应零通量（Neumann）边界条件：

$$\frac{\partial u}{\partial n}=0$$

意思是物质不能从边界流出。对于这里采用的滤波方式，各坐标分量的均值保持不变，但坐标之间的差异会逐渐减小。

在这个过程中，边缘的坐标梯度先趋于平缓，影响再逐渐向内部扩展。相邻的输出位置从原图中越来越接近的位置采样，就会把原图的一小段内容铺展到更大的输出区域，表现为局部拉伸、放大。

这里还有一个关键：平滑完整坐标图，与只平滑位移并不相同。

令 $x$ 表示基础坐标，$d(x)$ 表示模型预测的位移，则采样映射为：

$$\phi(x)=x+d(x)$$

记一次均值滤波为 $B$，那么原实现得到的是 $B^n(x+d)$，而只平滑位移得到的是 $x+B^n d$。两者之差为：

$$\boxed{B^n(x+d)-(x+B^n d)=B^n x-x}$$

在内部区域，对称均值滤波可以保持线性的基础坐标；但在复制边界处，这种线性变化会被改变。因此，即使位移为零，平滑完整坐标图也会在边界引入变形。

这说明，边缘异常不仅涉及模型的预测，也涉及平滑对象与边界条件的选择。若一直平滑下去，各坐标分量最终会趋于常数，整个输出便会采样到原图的同一位置。

一个推论：收敛速度

对于长度为 $N$ 的一维数组，采用 $3$ 点均值滤波和 REPLICATE，滤波矩阵的特征值为：

$$\boxed{ \lambda_k=\frac{1+2\cos(k\pi/N)}3 }$$

其中 $k=0,\ldots,N-1$.

最大的特征值：

$$\lambda_0=1$$

对应常数坐标分量。

第二大的特征值：

$$\lambda_1=\frac{1+2\cos(\pi/N)}3$$

当 $N$ 很大时：

$$\lambda_1\approx1-\frac{\pi^2}{3N^2}$$

因此，低频的不均匀部分衰减的时间尺度大约正比于：

$$\boxed{N^2}$$

也就是说，滤波网格宽度扩大 10 倍，要达到相似的均匀程度，通常需要大约 100 倍的滤波次数。

这里的 $N$ 是实际进行滤波的网格宽度。原实现固定在 256×256 的网格上平滑，因此，原始照片分辨率增加并不直接要求增加滤波次数。

思考#

我认为，均值滤波补充了模型输出中缺少的局部一致性约束，但是又未能纠正图像中的一些长程低频扭曲。它不仅抑制局部波动，也可能改变正确的采样关系，在边缘引入新的几何偏差。

因此，需要关心的不只是模型能否摆脱平滑，还包括平滑应该保留什么、消除什么。 真实折痕也可能包含高频变化，错误的整页弯曲也可能十分平滑，仅靠增加平滑次数无法区分二者。

进一步的工作可探讨增强模型自身输出的局部一致性，同时利用文档结构约束长程变形。这里的一致性也不能仅用“足够平滑”衡量：一个常数坐标图虽然极其平滑，却完全无法完成去扭曲。我们需要的是局部缩放、剪切合理，文字与页面结构都得到恢复的采样映射。

一些可以探索的方向：

1. 利用文档排版的先验知识，约束同一文本行的基线平直、同一文本块的排版方向一致，为长程纠正提供目标。字母间距则应保留字体和排版本身的差异。
2. 利用纸张延展性差的先验知识，通过共享控制点、连续网格或样条表示变形，增强邻近区域的联系。纸面的物理约束需要结合透视投影考虑，不能直接等同于图像平面上的局部刚性。
3. 在训练中关注坐标场的局部导数，约束异常缩放、剪切和折叠，使逐像素的坐标精度与最终字形质量更一致。
4. 根据区域特点调整平滑强度和边界处理方式，在抑制预测波动的同时保留真实形变。

可以留到未来进行的实验：

1. 对恒等映射、已知仿射映射执行相同平滑，观察后处理自身引入的几何偏差。
2. 对比平滑完整坐标图与只平滑位移的效果，并比较不同边界处理方式，分析边缘拉伸的来源。
3. 在已知真实映射上加入不同尺度的误差，比较平滑消除了哪些误差，又改变了哪些正确变形。
4. 在更多样例上比较不同平滑次数，分别观察页面中央和边缘，结合文本直线度、局部缩放、内容保留范围和 OCR 错误率评价结果。

这些实验可留到后续工作中进行，本文先记录不同平滑次数带来的现象及其分析。
