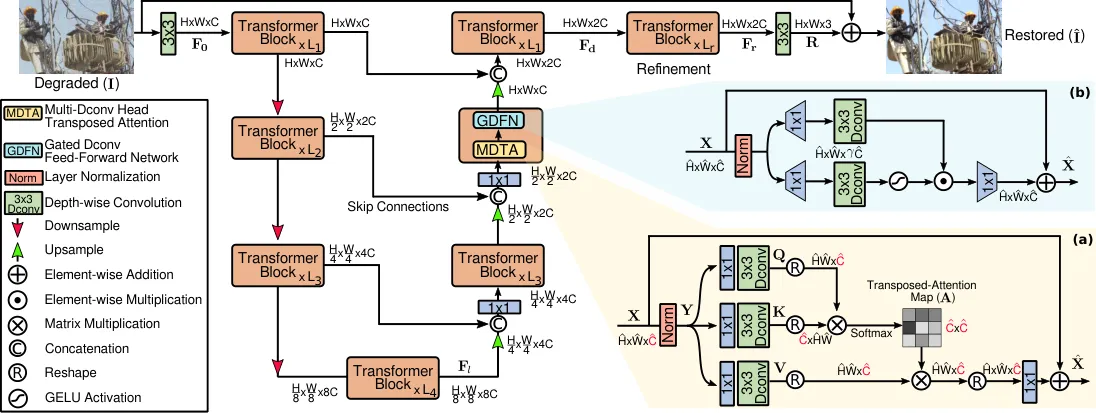

From Restormer: Efficient Transformer for High-Resolution Image Restoration ↗. 封面为原论文 Figure 2，保留原图。实现可见 Restormer 仓库 ↗。

Restormer 的任务是图像修复，比如去噪、去雨、去模糊。和图像理解或者分类不同，这类任务需要保留大量空间细节，最后还要输出高分辨率图像。

此时若直接对每个像素做经典 self-attention，像素之间两两计算相似度，复杂度会爆炸；若通过较大的 patch 或局部窗口压低计算量，又需要考虑细节保留和长程信息交换的问题。

Restormer 的核心改动是：保留稠密的空间特征，但把 attention map 从像素之间的关系，转成 channel 之间的关系。 再配合 Depthwise Convolution，让局部信息也参与进来。

整体架构#

整体是一个四层的 encoder-decoder，和 U-Net 的思路相近：encoder 逐级降低空间分辨率、增加 channels，decoder 再恢复分辨率，并通过 skip connections 接回浅层特征。最后还有一个在高分辨率下工作的 refinement 阶段。

不过，每个阶段的核心组件换成了 Transformer Block，其中主要是两个模块：

MDTA：Multi-Dconv Head Transposed Attention.
GDFN：Gated-Dconv Feed-Forward Network.

MDTA：把注意力转过来#

先用 $1\times1$ 卷积混合 channels，再用 $3\times3$ depthwise convolution 混合每个 channel 内的邻域信息，生成 $Q,K,V$ 。

设空间位置数为 $N$ ，每个 head 的通道数为 $d$ 。如果沿用常见的 [B, head, N, d] 布局，经典 attention 计算的是：

QK^T\in\mathbb{R}^{N\times N}

而 Restormer 将最后两个维度转置，改用 [B, head, d, N]，此时相同形式的点乘得到：

QK^T\in\mathbb{R}^{d\times d}

也就是说，原来是比较两个位置的特征，现在是比较两个 channel 在整张 feature map 上的响应。

固定 head 数量和通道数时，注意力矩阵乘法的计算量从 $O(N^2d)$ 变为 $O(Nd^2)$ ，对像素数量只呈线性增长。 这里比较的是每个 head 的 attention 部分，不是整个网络的全部开销。

原实现的核心过程可以写成：

# q, k, v: [B, head, d, N]
q = torch.nn.functional.normalize(q, dim=-1)
k = torch.nn.functional.normalize(k, dim=-1)

attn = (q @ k.transpose(-2, -1)) * temperature
attn = attn.softmax(dim=-1)  # [B, head, d, d]
out = attn @ v              # [B, head, d, N]

python

其中 q 和 k 沿空间维做 L2 归一化，因此点积相当于比较两个 channel 的空间响应的余弦相似度。每个 head 还有一个可学习的 temperature，用来调节 softmax 前分数的尺度，也就调节了注意力分布的尖锐程度。

这里需要区分两件事：

通道关系由整张 feature map 共同决定，因此 attention map 含有全局信息。
attn @ v 在每个位置混合 channels，并没有直接让该位置对所有远处位置的 value 加权求和。直接的邻域空间混合由 depthwise convolution 等操作承担。

我的理解是，MDTA 让全局信息参与决定「每个位置应该怎样混合特征」，同时避免显式构造一个巨大的像素关系矩阵。它和经典空间 attention 的信息传递方式确实不同。

GDFN：带门控的 FFN#

普通 FFN 对每个位置独立做通道变换。GDFN 则分出两条分支，两条都经过线性投影和 depthwise convolution，其中一条再经过 GELU，最后逐元素相乘、投影回原通道数。

忽略残差连接，可以简写为：

\operatorname{GDFN}(X) =W_o\bigl[\operatorname{GELU}(D_1(W_1\operatorname{LN}(X))) \odot D_2(W_2\operatorname{LN}(X))\bigr]

其中 $W$ 表示 $1\times1$ 卷积， $D$ 表示 depthwise convolution。

这种「两路变换，再用一条路门控另一条路」的思路，与 LLaMA 中的 SwiGLU 有相似之处。不过 GDFN 使用的是 GELU，还引入了空间卷积，不能直接当成同一个模块。

一些想法#

我觉得 Restormer 很有意思的一点是，它没有执着于保留经典 self-attention 的计算方式。图像修复既需要细节，也需要大范围的上下文，但不一定非要通过一个 $N\times N$ 的 attention map 来实现。

Depthwise convolution 提供局部空间混合，通道注意力提供随输入变化的全局条件，再加上多尺度 encoder-decoder，让计算量和修复需求之间有了一个不错的折中。

这也让我想到 DocRes：当任务涉及文档去扭曲时，直接输出采样坐标，和直接输出修复后的像素，是两种不同的建模选择。MDTA 的信息传递方式可以作为理解这种选择的一个角度，不过不能仅凭模块结构，就断言模型一定无法学习长程形变。
